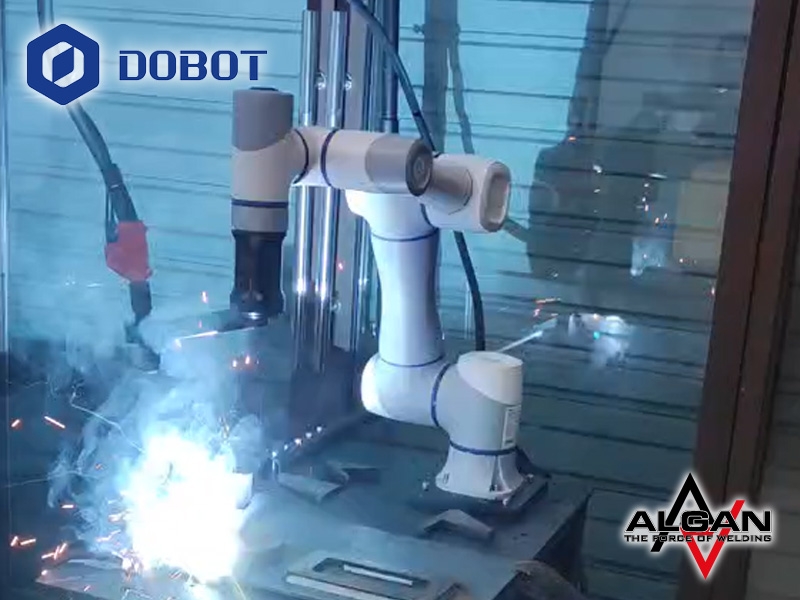

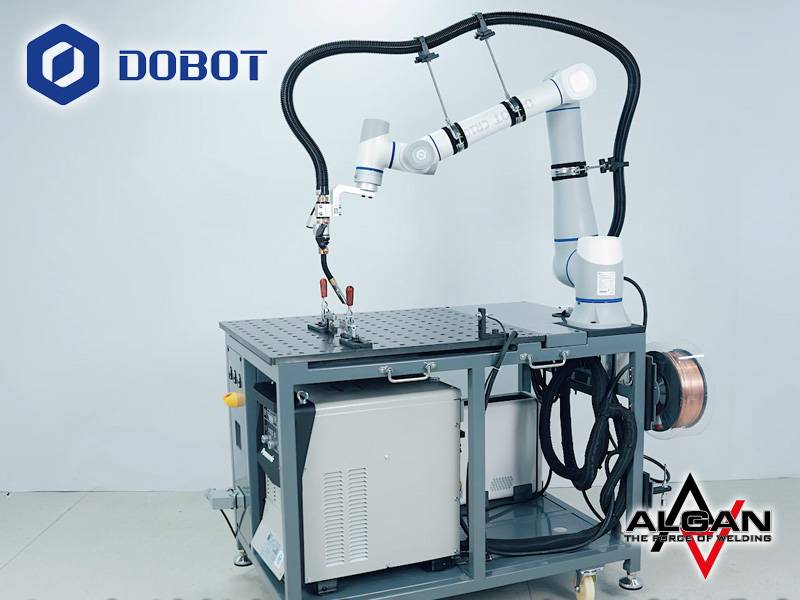

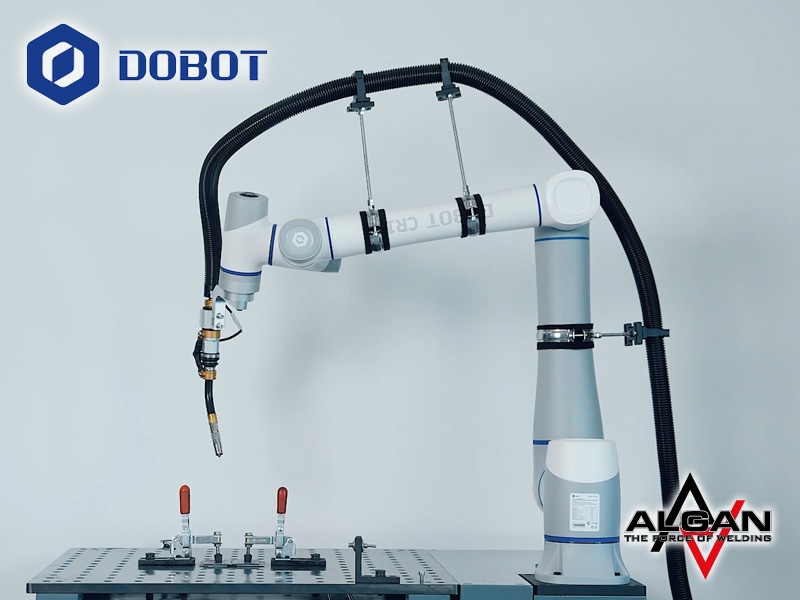

Dobot CR5A Akıllı Mobil Cobot Kaynak Platformu
Dobot CR5A - Akıllı Mobil Cobot (Collaborative) Kaynak Platformu; imalatlarında yüksek kalitede pratik hızlı kaynaklı imalat çözümü arayanlara esnek, taşınabilir ve yüksek verimlilik sağlayan akıllı kaynak çözümüdür.

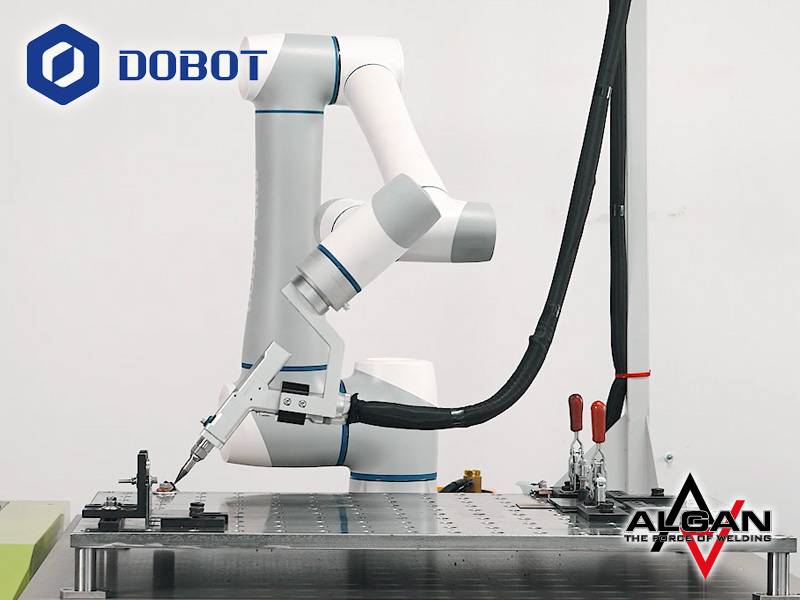

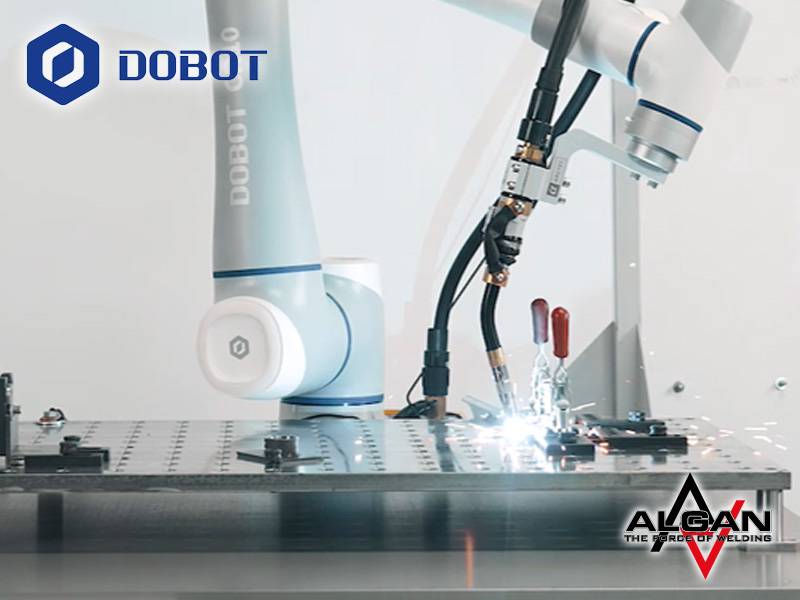

Dobot Akıllı Mobil Cobot Kaynak Platformu, endüstriyel kaynak uygulamalarına yenilikçi bir yaklaşım getirir. Dobot CR5A kolaboratif robot (cobot) üzerine inşa edilen bu kaynak platformu, kullanıcıların kendi ihtiyaçlarına göre kaynak bileşenlerini entegre ederek kişiselleştirilmiş bir kaynak istasyonu kurmalarına imkân tanır. Platform masası, CNC hassasiyetinde delikler ile her projeye özel fikstürleme imkanı sağlar. 50x50 mm delik düzeni, iş parçalarının hızlı ve hassas şekilde konumlandırılmasına olanak tanır.
Neden Dobot CR5A Akıllı Mobil Kaynak Platformu:
- Esnek ve Kolay Entegrasyon: CR5A cobot hareket mekanizması sayesinde kompakt ve taşınabilir bir çözüm sunar. Üzerinde bulunan dişli bağlantı noktaları, robotun güvenli bir şekilde sabitlenmesine olanak tanır. Dünya çapındaki birçok kaynak makinesi markasıyla uyumlu çalışır.
- Kullanıcı Dostu Yazılım: Dobot’un kendi geliştirdiği kaynak yazılımı, küçük parti üretimlerde ve esnek üretim hatlarında kolay kurulum ve hızlı devreye alma imkânı sağlar.
- Global markaların kaynak makineleriyle uyum (Analog, DeviceNet, Modbus vb. iletişim yöntemleri)
Sadece 4 adımda kaynak uygulaması kurulumu:
- Adım 1: Başlıca Kaynak Makineleriyle Uyumlu: Dobot Kaynak Yazılımı, dünya çapında başlıca kaynak makineleri ve modellerini destekler. (Fronius, Megmeet, Esab, Lincoln, Miller, OTC, Panasonic, Kemppi, Lorch, EWM, Cloos, Aotai, SKS, GYS, Flama ve tüm Lazer Kaynak Sistemeleri) Kaynak işlemine kolayca uyarlanabilen analog, DeviceNet, Modbus ve birçok diğer iletişim yöntemini sunar.

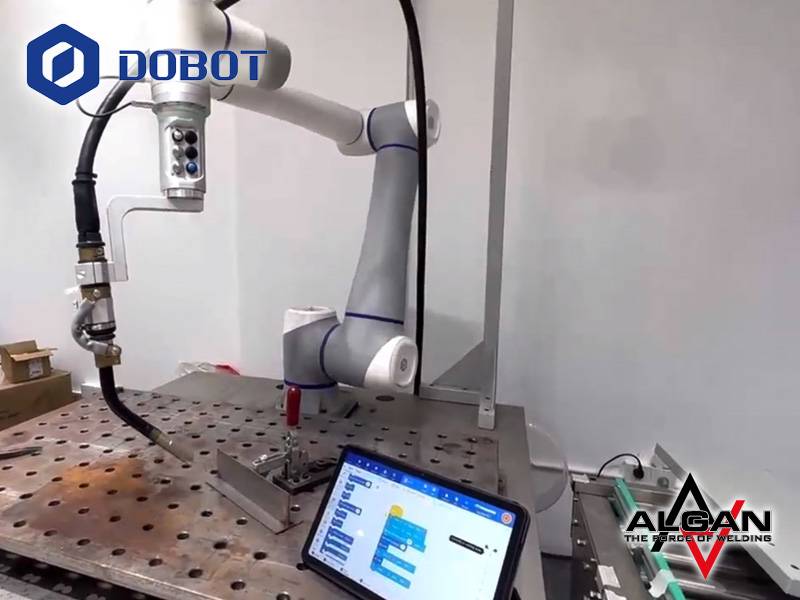

- Adım 2: Herkes için Kolay Kullanım: Dobot'un kendi geliştirdiği kaynak yazılımı, kendi Dobot Teach Pendant tablet tip kontrol arayüzü üzerinden veya herhangi bir tablet, dizüstü bilgisayardan doğrudan çalıştırılabilir. Kaynak uygulamalarını sadece 4 adımda kurun.
- Adım 3: Kolay kurulum için Sürükle-bırak ile görsel programlama ve kolay öğretim.
- Adım 4: Kaynak simülasyonu ile güvenli test ve kaynağa hızlı başlangıç.

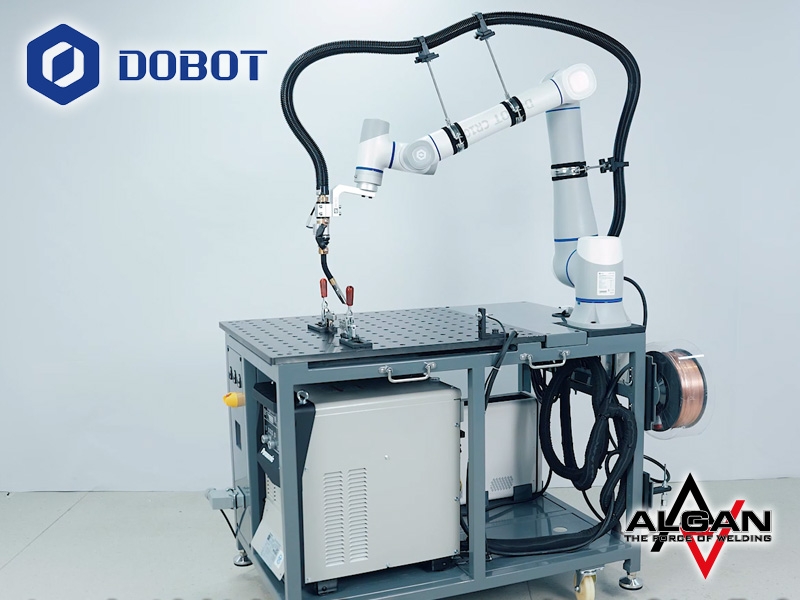

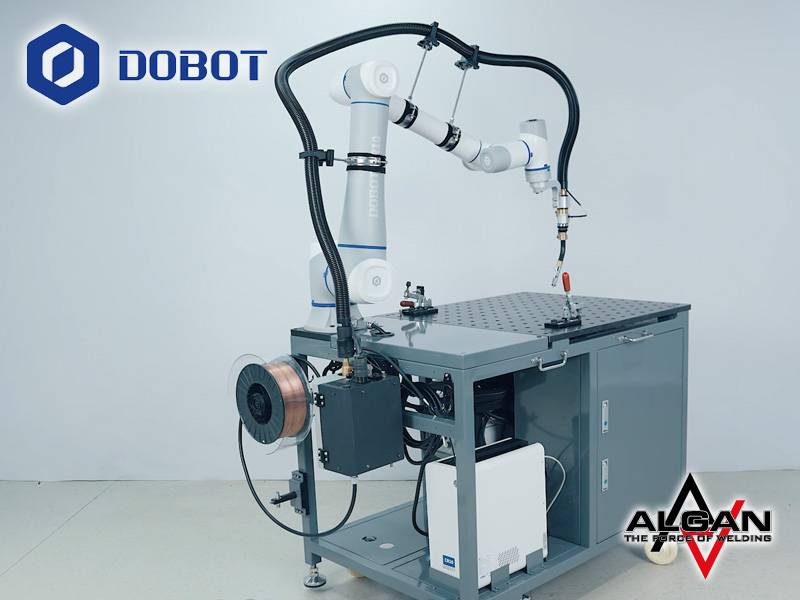

Dobot CR5A Akıllı Mobil Cobot Kaynak Platformu Elemanları:
- Dobot Kaynak Platform Masası

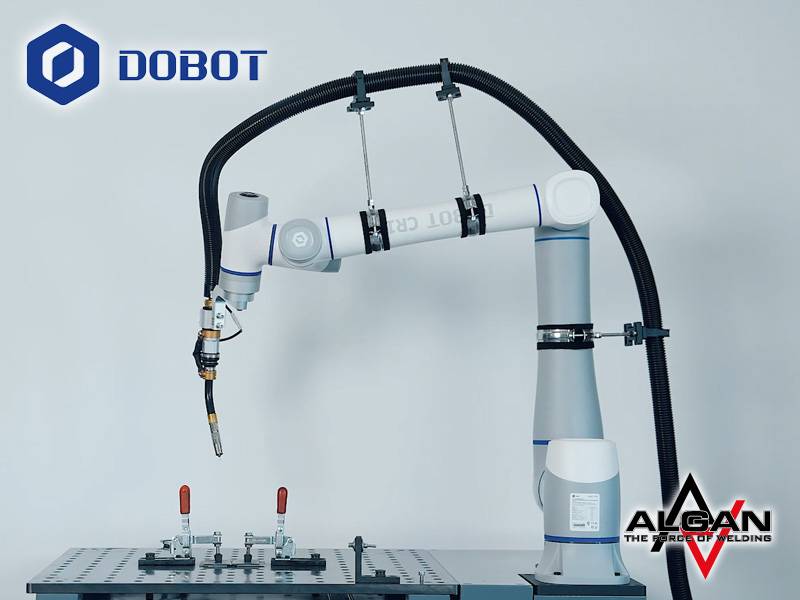

- Dobot CR5A Collaborative (Cobot) Robot Kolu
- Dobot CR5A Collaborative (Cobot) Robot Kontrol Kabini
- Dobot CR Serisi Collaborative (Cobot) Robot Kontrol Teach Pendant - (Opsiyonel/İsteğe bağlı)

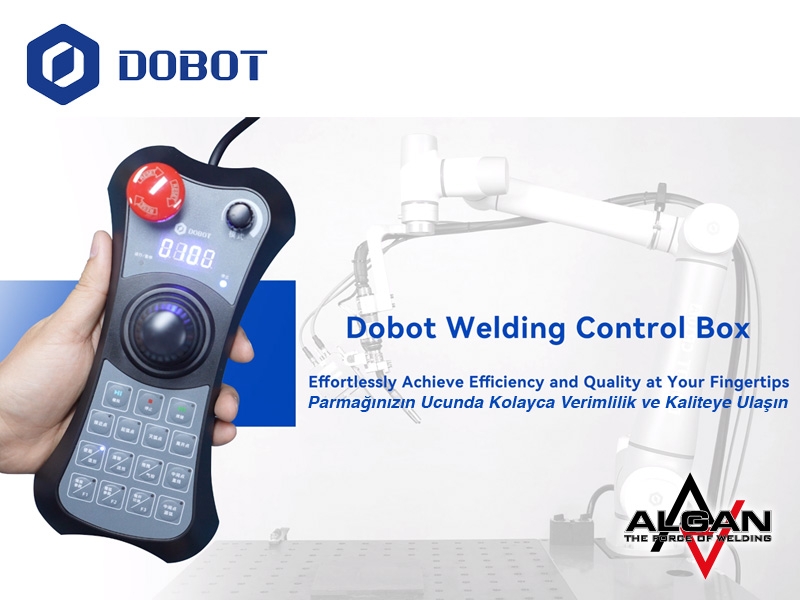

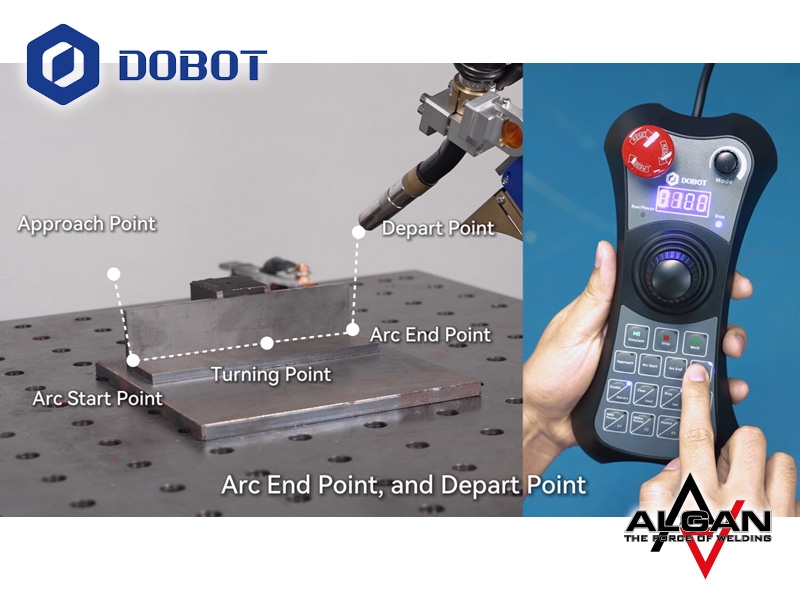

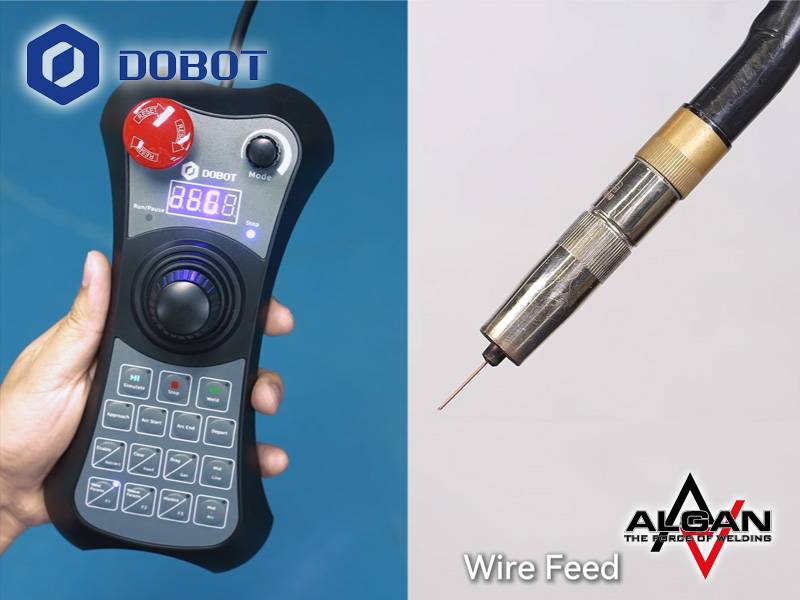

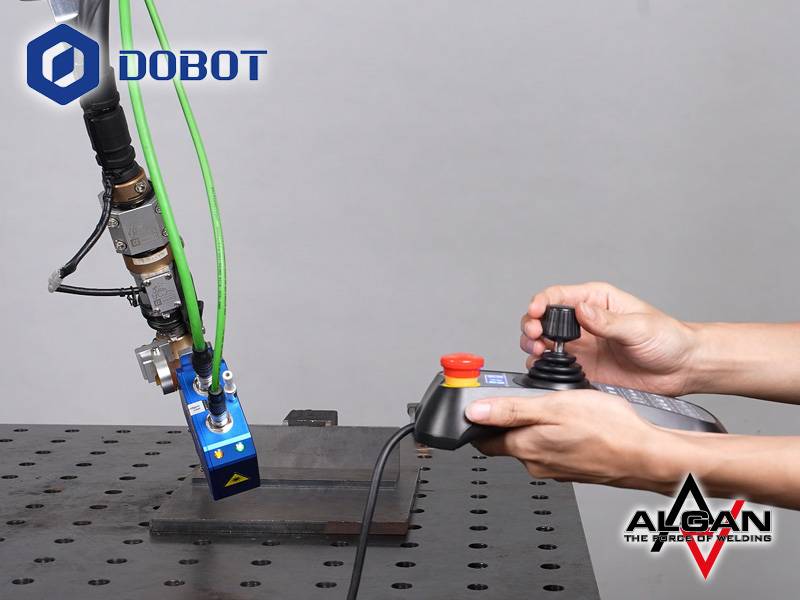

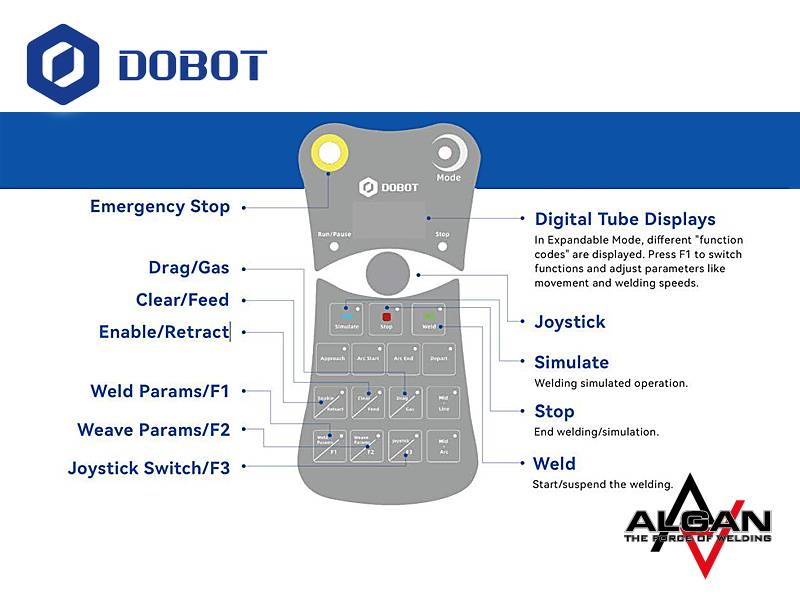

- Dobot CR Serisi Kaynak Remote Joystick Kontrol Ünitesi (Welding Box) - (Opsiyonel/İsteğe bağlı)
- Kaynak Makinesi Güç Ünitesi (İsteğe bağlı alternatif Seçeneklerle)
- Kaynak Makinesi Tel SÜrme Ünitesi
- Cobot Ark kaynak torcu (İsteğe bağlı alternatif Seçeneklerle)
- Kaynak teli (Kullanıcı tarafından entegre edilecektir.)
- Kaynak koruma gazı (Kullanıcı tarafından entegre edilecektir.)
Temel Avantajlar:
- Yüksek Hareket Kabiliyeti: Kolay taşınabilirlik ve hızlı kurulum
- Kolay Kullanım: Her seviyeden operatör için uygun, sezgisel arayüz.
- Esnek Üretim: Küçük parti ve çeşitli üretim ihtiyaçlarına çözüm.
- Marka Bağımsız Uyumluluk: Farklı kaynak makineleriyle çalışma imkânı.
Uygulama Alanları:
- Her nevi endüstriyel imalatlarda,
- Küçük yapı ve partilerdeki kaynaklı ürünlerin seri imalatlarında,
- Çelik konstrüksiyon imalatında,
- Gemi İnşa Uygulamalarında, Tersanelerde,
- Donanım bileşenleri üretimi,
- Endüstriyel kap ve ekipman kaynaklarında,
Dobot Akıllı Mobil Cobot Kaynak Platformu, işletmelere kaynak süreçlerinde esneklik, hız ve kaliteyi bir arada sunar. Küçük parti üretimler için mükemmel çözüm olan bu platform, endüstriyel otomasyonda geleceğin standartlarını bugünden karşılıyor.
DOBOT CR5A AKILLI MOBİL COBOT (COLLABORATIVE) KAYNAK PLATFORMU:
| MODEL | CR Serisi Akıllı Mobil Cobot Kaynak Platformu | |||
| PLATFORM ÖLÇÜLERİ (ExBxY) | 1220x800x945 mm. | |||
| AĞIRLIK | 200,00 Kg. | |||
| KAYNAKLANABİLİR ARALIK | (R600-R1200) x 180° |
DOBOT CR5A COLLABORATIVE ROBOT (COBOT):
| AĞIRLIK | 25,0 Kg. | |||
| MAKSİMUM YÜK KAPASİTESİ | 5,0 Kg. | |||
| ÇALIŞMA YARIÇAPI | 900 mm. | |||
| MAKSİMUM DOĞRUSAL HIZ | 2 m/s | |||
| EKLEM ARALIKLARI | J3：±160° - Diğer eklemler: ±360° | |||
| MAKSİMUM EKLEM HIZI | J1/J2:180°/s, J3:180°/s, J4/J5/J6:223°/s | |||
| UÇ-EFEKTÖR GİRİŞ/ÇIKIŞ (I/O) ARAYÜZÜ | DI:2, DO:2, AI:2 | |||
| TEKRARLANABİLİRLİK | ±0.02 mm | |||
| IP KORUMA SINIFI | IP54 | |||
| SICAKLIK ARALIĞI | 0~50℃ | |||
| TİPİK GÜÇ TÜKETİMİ | 150W | |||
| KURULUM | Her Açıdan | |||
| KABLO UZUNLUĞU (Gövdeden E. Kabine Kadar) | 5,0 mt. | |||
| MALZEME | Alüminyum Alaşım, ABS Plastik |
Dobot CR5A Akıllı Mobil Cobot Kaynak Platformu Elemanları:
- Dobot Kaynak Platform Masası
- Dobot CR10A Collaborative (Cobot) Robot Kolu
- Dobot CR10A Collaborative (Cobot) Robot Kontrol Kabini
- Dobot CR Serisi Collaborative (Cobot) Robot Kontrol Teach Pendant - (Opsiyonel/İsteğe bağlı)
- Dobot CR Serisi Kaynak Remote Joystick Kontrol Ünitesi (Welding Box) - (Opsiyonel/İsteğe bağlı)
- Kaynak Makinesi Güç Ünitesi (İsteğe bağlı alternatif Seçeneklerle)
- Kaynak Makinesi Tel SÜrme Ünitesi
- Cobot Ark kaynak torcu (İsteğe bağlı alternatif Seçeneklerle)
- Kaynak teli (Kullanıcı tarafından entegre edilecektir.)
- Kaynak koruma gazı (Kullanıcı tarafından entegre edilecektir.)
DOBOT CR5A ROBOT KONTROL KABİNİ:
| ÖLÇÜLERİ (ExBxY) | 345 mm x 345 mm x145 mm | |||
| AĞIRLIK | 9,5 kg (AC input), 8,5 kg (DC input) | |||
| GİRİŞ GÜCÜ | AC Giriş: 100~240V, 47~63Hz / DC Giriş: 30~60V | |||
| I/O - GİRİŞ/ÇIKIŞ GÜCÜ | 24 V, Maks. 3 A, kanal başına maks. 0,5 A | |||
| I/O - GİRİŞ/ÇIKIŞ ARABİRİMİ - DI | 24 Kanal (NPN veya PNP) | |||
| I/O - GİRİŞ/ÇIKIŞ ARABİRİMİ - DO | 24 Kanal (NPN veya PNP) | |||
| I/O - GİRİŞ/ÇIKIŞ ARABİRİMİ - AI | 2 Kanal, Voltaj/Akım modu, 0–10 V, 4–20 mA | |||
| I/O - GİRİŞ/ÇIKIŞ ARABİRİMİ - AO | 2 Kanal, Voltaj/Akım modu, 0–10 V, 4–20 mA | |||
| İLETİŞİM - AĞ ARAYÜZÜ | 2, TCP/IP, Modbus TCP, EtherNet/IP, PROFINET iletişimi | |||
| İLETİŞİM - USB | 2, Dosya içe ve Dışa aktarma için | |||
| İLETİŞİM - 485 INTERFACE/ARAYÜZ | 1, RS485, Modbus RTU iletişimi için | |||
| İLETİŞİM - ENCODER/KODLAYICI | 1, ABZ artımlı enkoder arayüzü | |||
| ÇALIŞMA ORTAMI | 0~50℃, nem oranı ≤95%, yoğuşmasız | |||
| IP KORUMA SINIFI | IP20 (IP54:Opsiyonel) | |||
| ÖĞRETİM YÖNTEMİ | PC, APP (Android), Öğretim Cihazı |
Opsiyonel Ekipmanlar:
- Dobot Collaborative Robot Teaching Device (Teach Pendant/Öğretici Robot El Kumandası)
- Dobot CR Serisi Kaynak Remote Joystick Kontrol Ünitesi (Welding Box)

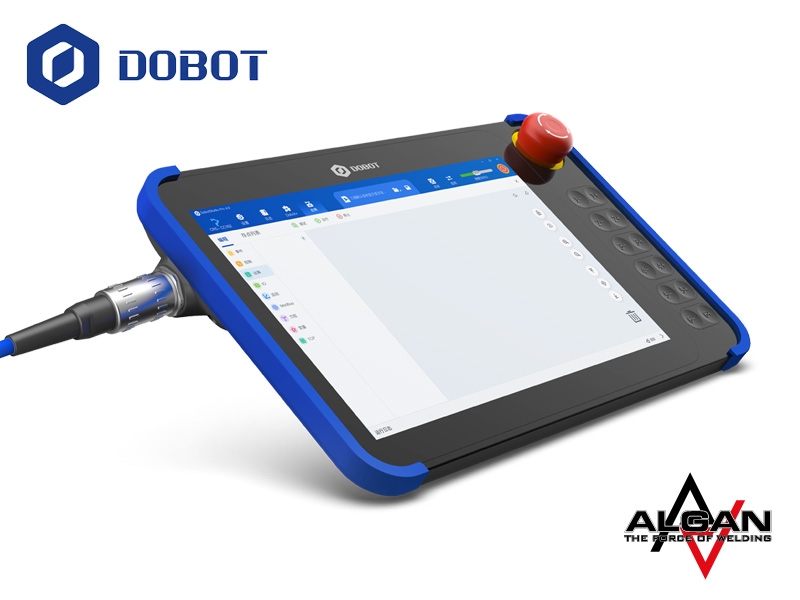

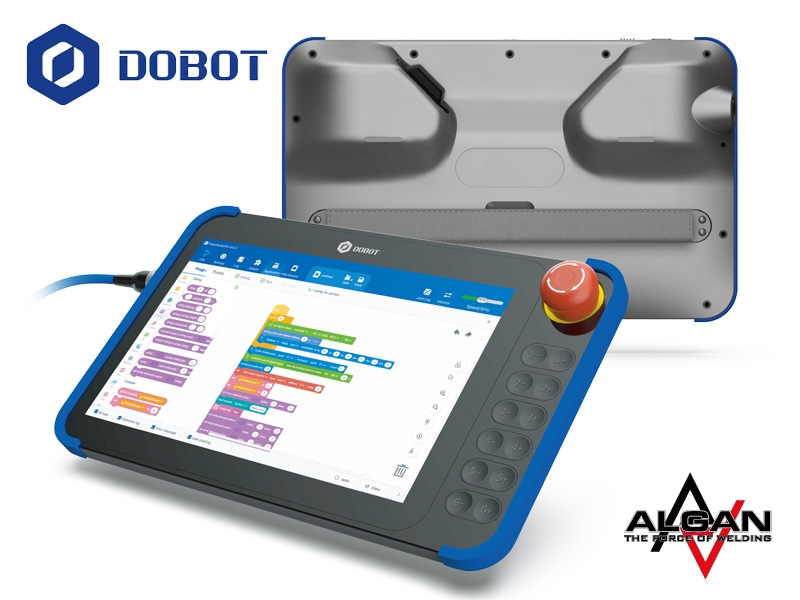

DOBOT CR5A TEACH PENDANT/ÖĞRETİCİ ROBOT EL KUMANDASI:
| ÜRÜN MODELİ | DT-TP10-3PE-N | |||
| ÖLÇÜLERİ (ExBxY) | 290x180x4 mm | |||
| ÇÖZÜNÜRLÜK | 920x1200@60Hz | |||
| EKRAN EBADI | 10.1 inç | |||
| IP KORUMA SINIFI | IP54 | |||
| AĞIRLIK | 1,02 Kg. | |||
| STANDARD KABLO UZUNLUĞU | 5,0 mt. | |||
| MALZEME | PC + ABS |
