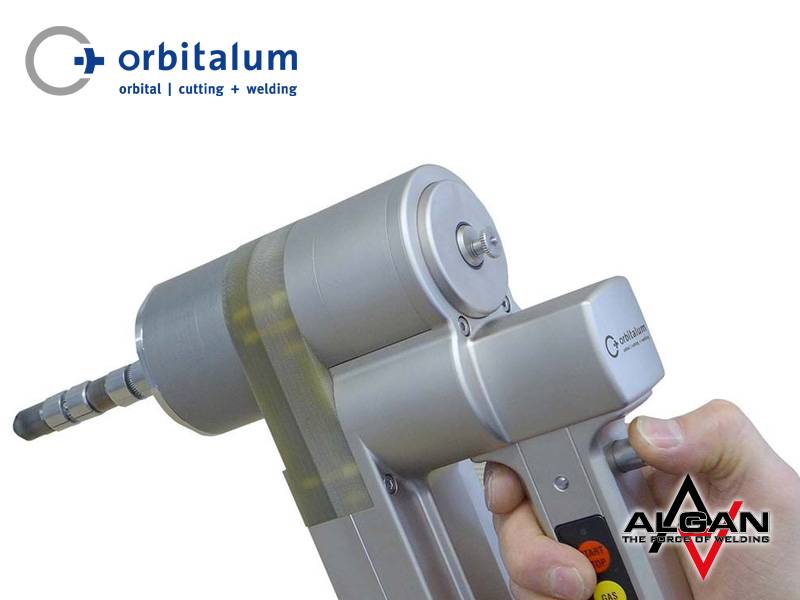

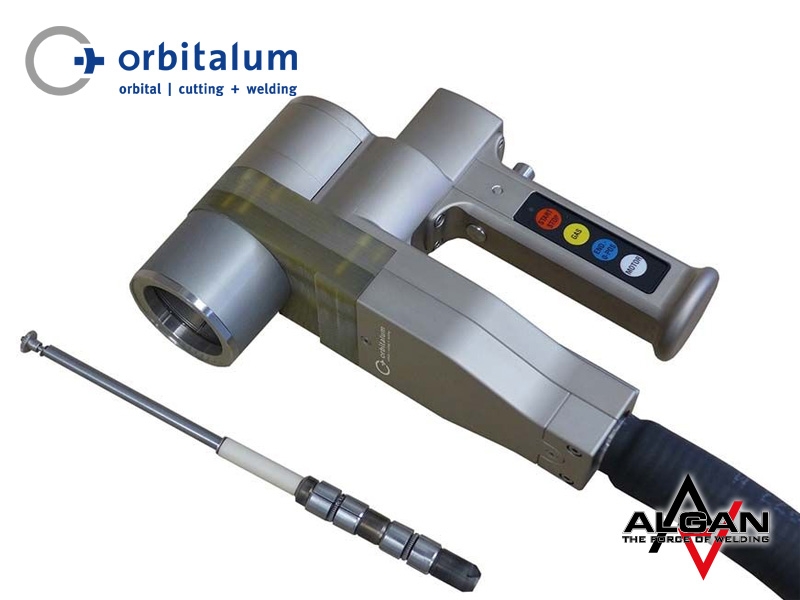

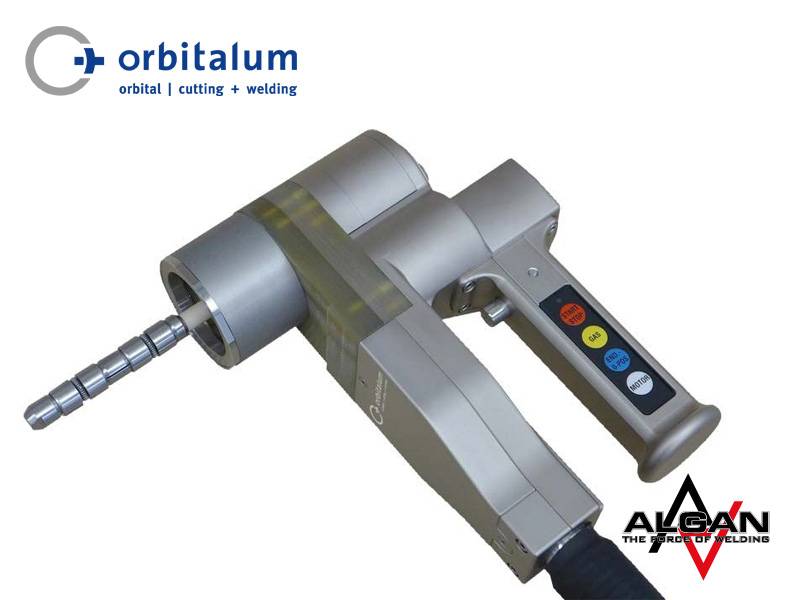

Orbitalum TX38P Eşanjör Boru Ayna Orbital Kaynak Kafası
Orbitalum’un TX38P Eşanjör Boru Ayna Orbital Kaynak Başlığı (TX 38P TIG tube-to-tube-sheet Orbital Welding Head), endüstriyel ısı eşanjörleri üretiminde en kısa üretim süresiyle tekrarlanabilir yüksek kalite sağlar. Yalnızca yeni üretim için değil, aynı zamanda onarım, bakım ve servis uygulamaları için de mükemmel bir çözümdür.

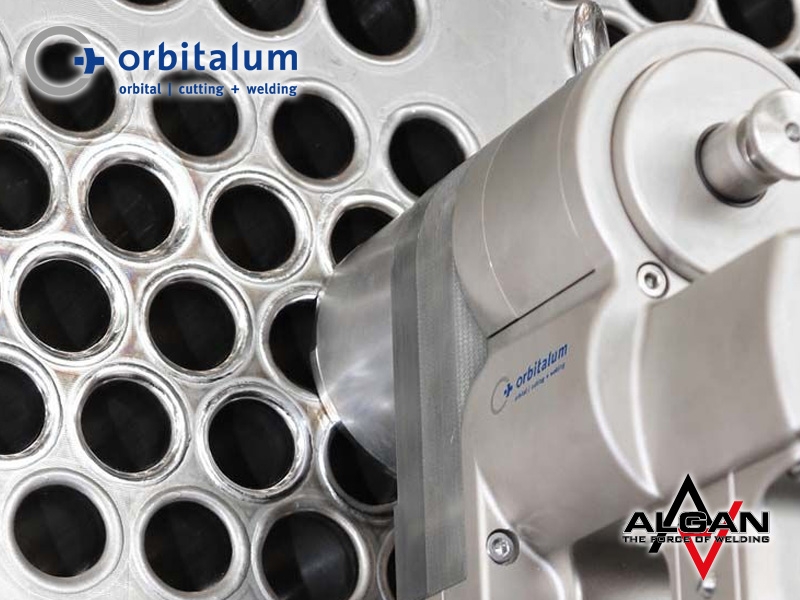

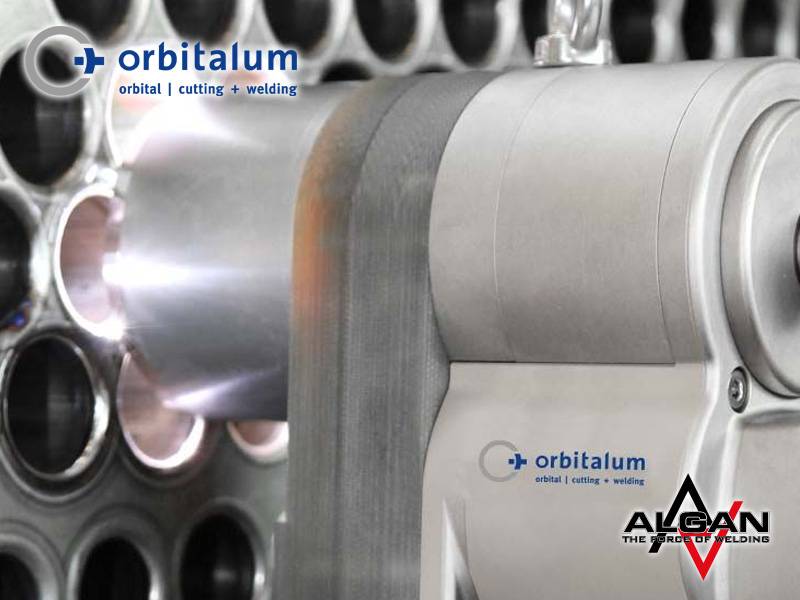

Bu gelişmiş orbital kaynak başlığı sayesinde, taban plakalar ile ısı eşanjör borularını binlerce bağlantıda dahi hassasiyetle birleştirebilirsiniz. Yatay veya dikey tüp plakalarında her pozisyonda yüksek kaliteli kaynak sonuçları elde edilir.
ORBITALUM TOOLS güç kaynaklarıyla tam uyumlu çalışan TX 38P, kaynak başlığını otomatik algılar. Kullanıcı yalnızca programı seçip süreci başlatır – bu da operasyon süresini kısaltır ve hataları en aza indirir.
Opsiyonel ORBITWIN anahtarlama ünitesi ile iki kaynak başlığı dönüşümlü çalıştırılabilir; böylece durma ve ayar süreleri ciddi ölçüde azaltılır, üretkenlik artırılır.
Başlıca Avantajlar:
- Kompakt TIG orbital kaynak başlığı – tüp-plaka uygulamaları için ideal
- Yatay ve dikey tüp plakalarında her pozisyonda yüksek kalite
- Düz, hafif çıkıntılı veya içeri gömük tüpler için kullanılabilir
- AMI arbors (model 96) ile uyumlu
- Servis dostu tasarım: kolay kelepçe ve tahrik sistemi erişimi
- Sağlam arbor yapısı sayesinde kendi kendini destekler (balans noktası mevcut)

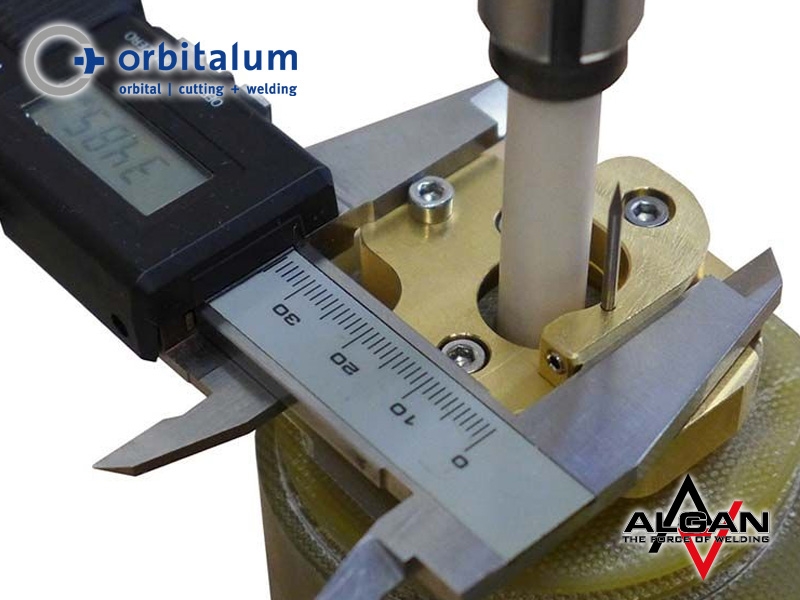

- Elektrot konumunda limit anahtarı ve hızlı ayar özelliği
- Sürekli veya darbeli rotor dönüşü (CONTSTEP modu)
- Dayanıklı, tachometre kontrollü 24V motor
- Sıvı soğutmalı akım iletimi – sızdırmaz ve güvenilir
- 7.5 m esnek hortum paketi (opsiyonel 20 m’ye kadar uzatılabilir)
Öne Çıkan Özellikler:
- Pnömatik sıkma ve merkezleme – hızlı ve güvenli sabitleme
- Sıvı soğutmalı kaynak başlığı gövdesi – sürekli kararlı performans
- Tek elle kullanım – entegre uzaktan kumanda ve pnömatik kontrol

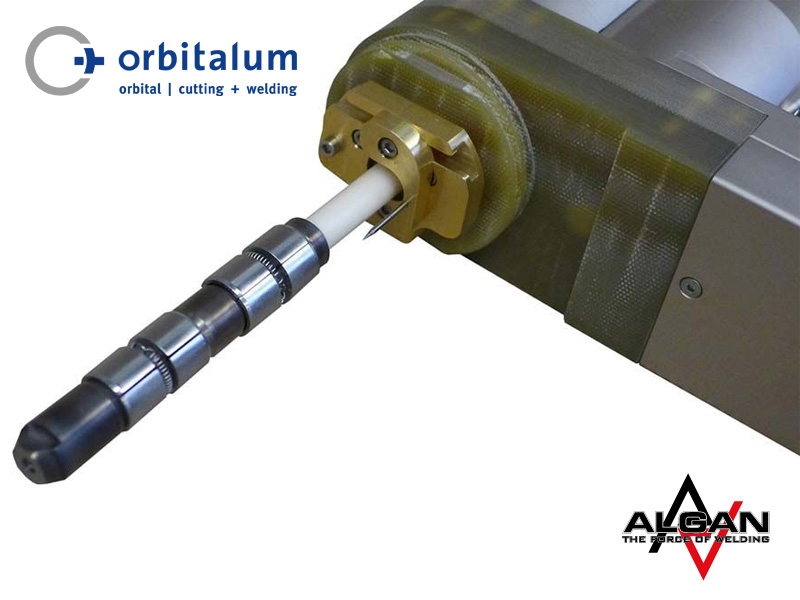

- Hızlı değişim sistemi – arborların kolay değiştirilmesi
- Entegre kontrol paneli – kullanıcı dostu işletim
- Koruyucu gaz haznesi – kaynak kalitesini artıran tasarım
| TX 38P Ürün Kodu | 830 000 005 | |
| Boru İç Çapından Dış Çapına | 10-40 mm / 0,394"-1,575" | |
| Ağırlık (Hortum paketi dahil) | 7,50 Kg. / 16,5 lbs | |
| Kullanılan Tungsten Elektrod Çapı | 1,6 mm /0,063" | |
| Kaynak Akımı, max. | 150A. DC | |
| Dönme Hızı | 10 rpm | |
| Takometre Düzenlemeli Tahrik Motoru | 24V DC | |
| Gaz Akışı | 5-20 l/dk. | |
| Gaz Tipi | Argon/Argon-Helyum/Argon-Hidrojen | |
| Maksimum Su Basıncı | 2,5 bar | |
| Pnömatik Basınç | 5-7 Bar |
Standart donanım :
- TX 38P Eşanjör Boru Ayna Orbital Kaynak Kafası
- Hortum paketi, uzunluk 7,5 m (25 ft)
- Entegre remote kontrol
- Plastik Korumalı Özel Taşıma Çantası
- Alet Seti
- Kullanım talimatları ve yedek parça listesi
İlgili ilave / opsiyonel ünite ve aksesuarlar :
- Merkezleme Arborları (Lütfen sipariş ediniz)
- Yaylı Manşonlar (Lütfen sipariş ediniz)
- Sıkıştırma Segmentleri (Lütfen sipariş ediniz)
- Hortum Paketi Uzantıları (5mt / 10mt / 15mt)
- Topraklama / Şase Kablo Seti,
- Tungsten Elektrodlar,
- ESG Tungsten Uç Bileme Makinesi
- Dengeleyici Askı Balansörü
- Çift Flowmetreli Basınç Düşürücü
